    智能渦街流量計傳感器在管道上可以水平、垂直或傾斜安裝，但測量液體和氣體時，為了防止氣泡和液滴的干擾，安裝位置需注意。

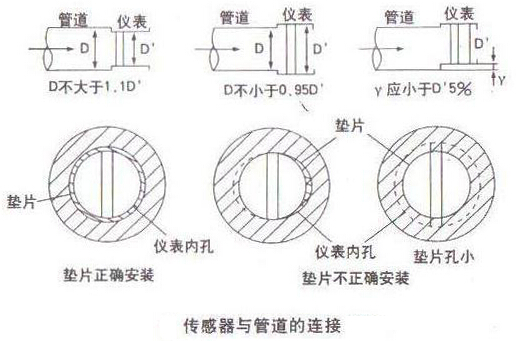

智能渦街流量計在與管道連接時要注意以下問題

1. 上、下游配管內徑D與傳感器內徑D′相同，其差異滿足下述條件：0.95D≤D′≤1.1D
2. 配管應與傳感器同心，同軸度應小于0.05 D′
3. 密封墊不能凸入管道內，其內徑可比傳感器內徑大1~2mm

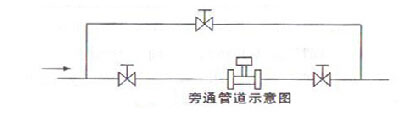

4. 如需斷流檢查與清洗傳感器，應設置旁通管道如圖所示

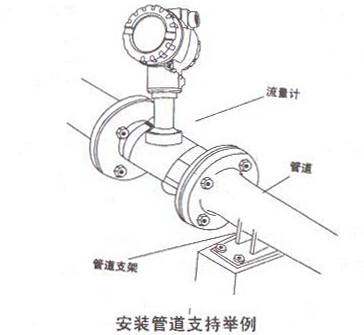

5. 減小振動對智能渦街流量計的影響應該作為現場安裝的一個突出問題來關注。首先，在選擇傳感器安裝場所時應盡量注意避開振動源。其次，采用彈性軟管連接在小口徑中可以考慮。再就是，加裝管道支撐物是有效的減震方法，一種管道支撐方法如圖所示

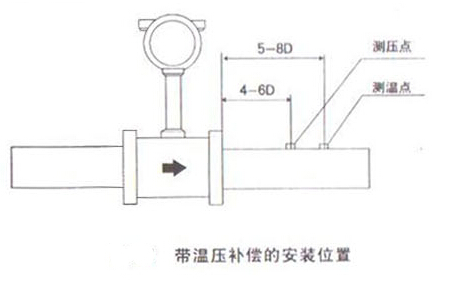

6. 電氣安裝應注意傳感器與轉換器之間采用屏蔽電纜或低噪聲電纜連接，其距離不應超過使用說明書的規定。布線時應遠離強功率電源線，盡量用單獨金屬套管保護。應遵循“一點接地”原則，接地電阻應小于10Ω。整體型和分離型都應在傳感器側接地，傳喚器外殼接地點應與傳感器“同地”。帶溫壓補償時安裝位置，如圖所示。
